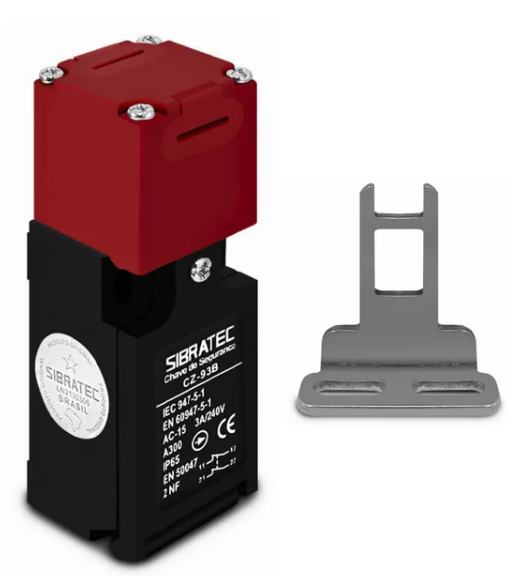

Imagem meramente ilustrativa
Chave de Segurança CZ-93-B 2NF com Atuador T2 90°
Chave de Segurança CZ-93-B 2NF com Atuador T2 Metálico 90° – SIBRATEC
Chave de segurança tipo fim de curso, modelo CZ-93-B, com 2 contatos normalmente fechados (2NF) e sistema de ruptura positiva, destinada ao monitoramento e intertravamento de portas, tampas e proteções móveis de máquinas e equipamentos. Possui capacidade de operação de até 3 A em 240 VCA (AC-15), corrente térmica convencional de 10 A, grau de proteção IP65, invólucro em termoplástico autoextinguível, classe II de proteção contra choque elétrico e conexão por entrada PG13,5. Permite montagem lateral ou superior e apresenta durabilidade mecânica de até 1.000.000 de operações. Acompanha atuador metálico T2 com ângulo de 90°, fabricado em aço inoxidável, indicado para instalação na parte móvel da proteção. Conforme IEC 60947-5-1.
Especificações Técnicas
Modelo: CZ-93-B
Tipo: Chave de segurança / fim de curso de segurança
Configuração dos contatos: 2NF (2 contatos normalmente fechados)
Ruptura positiva: Sim, nos contatos NF
Categoria de utilização: AC-15
Corrente nominal de utilização: 3 A em 240 VCA
Corrente térmica convencional (Ith): 10 A máx.
Frequência de operação: Até 120 operações/minuto
Durabilidade mecânica: Até 1.000.000 de operações
Durabilidade elétrica: Até 150.000 operações
Grau de proteção: IP65
Temperatura de operação: -30 °C a +70 °C
Umidade relativa: Até 95%
Rigidez dielétrica: 2,5 kV por 1 minuto
Proteção contra choque elétrico: Classe II – dupla isolação
Resistência à vibração: 15 a 55 Hz, 1,5 mm de dupla amplitude
Resistência ao impacto: 300 m/s²
Força de inserção do atuador: 1,5 kgf
Força de extração do atuador: 3 kgf
Entrada para prensa-cabo: PG13,5
Posição de montagem: Lateral ou superior
Material do invólucro: Termoplástico autoextinguível
Atuador: T2 metálico, 90°, em aço inoxidável
Norma: IEC 60947-5-1
Aplicação: Intertravamento de portas e proteções móveis de máquinas e equipamentos
